Sonntag, 31. Juli 2011, 20:38

NSW nachrüsten mit Originalem Bedienteil

Wird nicht angezeigt, wenn Sie angemeldet sind!

Hallo zusammen,
am Anfang des Thread's wurde gezeigt wie das Original Bedienpanell für die Nachrüstung
von Nebelscheinwerfer umgebaut werden kann.

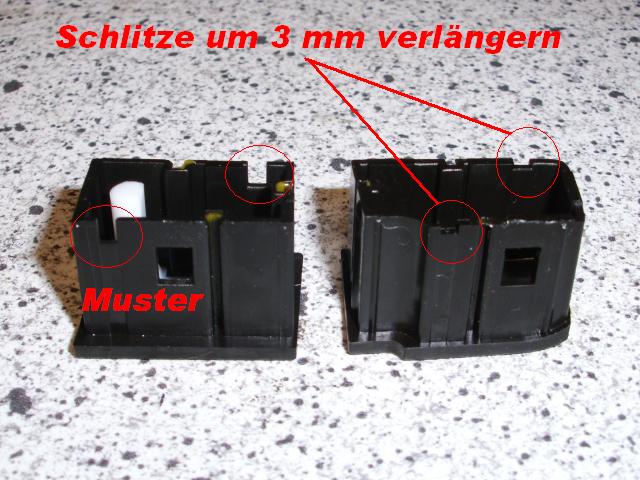

Dies habe ich jetzt noch MAL verfeinert. Das Bedienteil Öffnen, den leeren Button raus nehmen

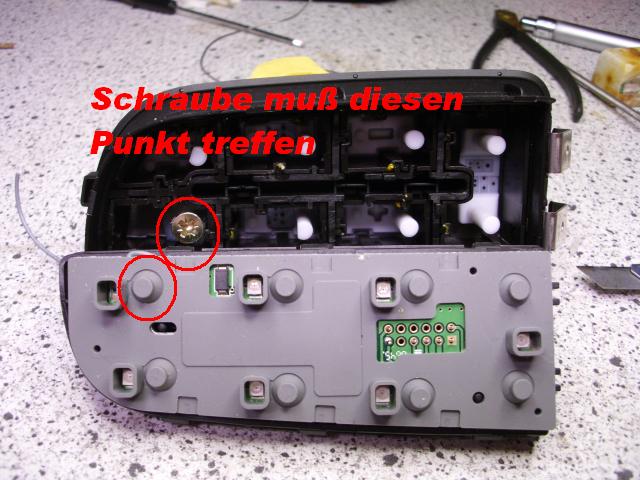

und die Schlitze verlängern. Um den Schalter zu betätigen ist ein Stift nötig, ich habe eine Spaxschraube genommen da sie die richtige

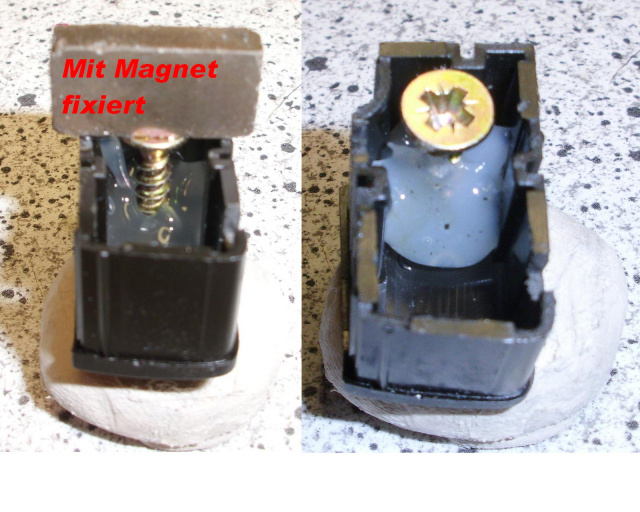

Länge hatte (16mm) und mit einem Magneten auf Position gehalten werden kann während der Heißkleber aushärtet.

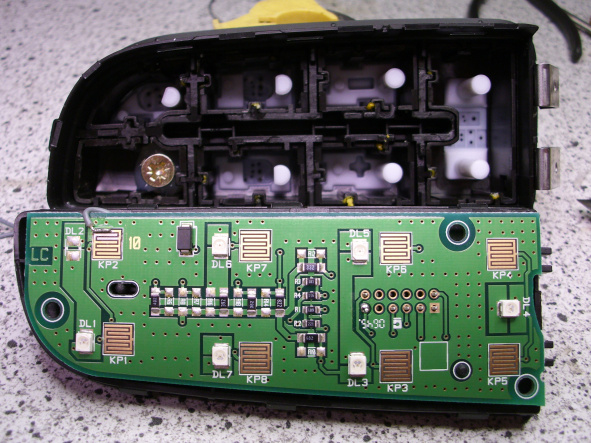

Dann auf der Platine den Kontakt unterbrechen( habe ich mit einem Messer gemacht),
und die Kabel anlöten. Alles zusammenbauen und fertig ist der Schalter.
Fehlen tut jetzt nur noch das beleuchtete Symbol, wer da ne gute Idee hat, immer raus damit.
Um nun den Tastschalter richtig zu nutzen muß ein Schaltfolge- Konverter eingebaut werden,
damit läßt sich dann ein Arbeitsrelais ansteuern.
Dazu dann bitte auch hier lesen :Tastschalter

edit:Wenn man das Original NSW-Schalterpanell verwenden möchte, ist die Vorgehensweise
die gleiche, nur das anpassen des Button entfällt, da dieser ja bereits Funktioniert.
»Hydro« hat folgende Bilder angehängt:
  • Taster Text.jpg
  • Button klebe klein.jpg
  • Platine 1 Text klein.jpg
  • Platine 2 Text.jpg
  • Zusammen 1 klein.jpg
Hydro's Oilburner
Fiat Ecu Scan - Mes/Fes
Es tut mir leid, wenn ich eure Erwartungen nicht erfülle, aber meine sind mir wichtiger! (Unbekannt)

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »Hydro« (14. August 2011, 20:34)

Mein Grande Punto: 1,3 M-Jet, 90PS, nachgerüstet-NSW, Sitze+Spiegel beheizt, Fenster+Dreiecksfenster getönt, Alu Fußstütze+Pedalen, Tomason TN1 8-17" 215/45, Pioneer Aktiv Sub, Bilstein Gewindefahrwerk B14


Hydro

Moderator

  • »Hydro« ist männlich

Beiträge: 6 612

Aktivitätspunkte: 33 650

Dabei seit: 17.04.2011

Wohnort: Beckum

W A F
-
V * * *

Danksagungen: 589

  • Nachricht senden

102

Sonntag, 31. Juli 2011, 20:39

und noch 2
Edit: dieses umgebaute Bedienpanell ist funktionsfähig und wird von mir nicht gebraucht, wer sich nicht traut sein Panell umzubauen kann dieses haben, einfach MAL nachfragen.
»Hydro« hat folgende Bilder angehängt:
  • Zusammen 2 Text.jpg
  • Bedienelement klein.jpg
Hydro's Oilburner
Fiat Ecu Scan - Mes/Fes
Es tut mir leid, wenn ich eure Erwartungen nicht erfülle, aber meine sind mir wichtiger! (Unbekannt)

Dieser Beitrag wurde bereits 2 mal editiert, zuletzt von »Hydro« (21. November 2011, 21:27)

Mein Grande Punto: 1,3 M-Jet, 90PS, nachgerüstet-NSW, Sitze+Spiegel beheizt, Fenster+Dreiecksfenster getönt, Alu Fußstütze+Pedalen, Tomason TN1 8-17" 215/45, Pioneer Aktiv Sub, Bilstein Gewindefahrwerk B14


muffin2005

Mitglied

Beiträge: 30

Aktivitätspunkte: 190

Dabei seit: 23.04.2010

  • Nachricht senden

103

Sonntag, 31. Juli 2011, 20:55

MAL ne schnelle Frage zwischendrin, ich habe einen Grande Punto Start Bj 2009 und vorne unter den nebelscheinwerferblenden kommen zwei Kabel raus Links und rechts, kann ich da einfach die Nsw anschließen und innen halt das Pannen ändern?

Für tippfehler sorry bin unterwegs und am iPhone
:)

Hydro

Moderator

  • »Hydro« ist männlich

Beiträge: 6 612

Aktivitätspunkte: 33 650

Dabei seit: 17.04.2011

Wohnort: Beckum

W A F
-
V * * *

Danksagungen: 589

  • Nachricht senden

104

Sonntag, 31. Juli 2011, 21:22

Diese Vorgehensweise beinhaltet das man den Bordcomputer wegen dem Canbus umgeht,
Also kannst du die Kabel nutzen bis zu der Stelle wo ein Relais verbaut werden kann
( hier sind die Kabel dann zu trennen) und vom Bedienpanell sind Kabel zum
Schaltfolge-Konverter und dann zum Relais zu legen. Lese MAL hier:NSW
Hydro's Oilburner
Fiat Ecu Scan - Mes/Fes
Es tut mir leid, wenn ich eure Erwartungen nicht erfülle, aber meine sind mir wichtiger! (Unbekannt)

Mein Grande Punto: 1,3 M-Jet, 90PS, nachgerüstet-NSW, Sitze+Spiegel beheizt, Fenster+Dreiecksfenster getönt, Alu Fußstütze+Pedalen, Tomason TN1 8-17" 215/45, Pioneer Aktiv Sub, Bilstein Gewindefahrwerk B14


eagle_84

Mitglied

  • »eagle_84« ist männlich

Beiträge: 14

Aktivitätspunkte: 70

Dabei seit: 20.11.2011

Wohnort: Oschatz

  • Nachricht senden

105

Sonntag, 20. November 2011, 23:49

RE: Anleitung Nebelscheinwerfer nachrüsten

Habe da MAL nee Frage zu dem Relai. Muss es eins mit einer Sicherung sein oder kann es auch eins ohne sein, da ich eh eine Sicherung kurz hinter die Batterie machen werde.

Mein Grande Punto: 1.2 Active


Hydro

Moderator

  • »Hydro« ist männlich

Beiträge: 6 612

Aktivitätspunkte: 33 650

Dabei seit: 17.04.2011

Wohnort: Beckum

W A F
-
V * * *

Danksagungen: 589

  • Nachricht senden

106

Montag, 21. November 2011, 21:23

RE: Anleitung Nebelscheinwerfer nachrüsten

Hallo, nein es muß kein Relais mit Sicherung sein, wenn in der Versorgungsleitung von der Batterie eine Sicherung eingebaut ist.
Auf eine Sicherung sollte man aber nie verzichten!
Hydro's Oilburner
Fiat Ecu Scan - Mes/Fes
Es tut mir leid, wenn ich eure Erwartungen nicht erfülle, aber meine sind mir wichtiger! (Unbekannt)

Mein Grande Punto: 1,3 M-Jet, 90PS, nachgerüstet-NSW, Sitze+Spiegel beheizt, Fenster+Dreiecksfenster getönt, Alu Fußstütze+Pedalen, Tomason TN1 8-17" 215/45, Pioneer Aktiv Sub, Bilstein Gewindefahrwerk B14


eagle_84

Mitglied

  • »eagle_84« ist männlich

Beiträge: 14

Aktivitätspunkte: 70

Dabei seit: 20.11.2011

Wohnort: Oschatz

  • Nachricht senden

107

Freitag, 25. November 2011, 19:17

RE: Anleitung Nebelscheinwerfer nachrüsten

Habe heute ein Relai bekommen und als ich zuhause war habe ich gesehen das es nur einen Anschluss mit der Nr.87 hat.
Geht das dann trotzdem oder brauche ich einen mit 2 Anschlüssen Nr.87?

Bei meinem alten Punto war eins mit zwei 87 Kontakten verbaut

Mein Grande Punto: 1.2 Active


AudiQ7

Punto-Schrauber

  • »AudiQ7« ist männlich

Beiträge: 301

Aktivitätspunkte: 1 640

Dabei seit: 17.06.2010

Wohnort: BC

Danksagungen: 4

  • Nachricht senden

108

Freitag, 25. November 2011, 19:48

Du kannst beide Kabel von beiden Nebelscheinwerfer zusammen machen. Hab ich genau so gemacht und dann Angelötet, Schrumpfschlauch drüber und hebt. :)

Mein Grande Punto: Grande Punto Serie 2 - 1.4 8V 77PS - Dynamic - Blue&Me - underground grau -


eagle_84

Mitglied

  • »eagle_84« ist männlich

Beiträge: 14

Aktivitätspunkte: 70

Dabei seit: 20.11.2011

Wohnort: Oschatz

  • Nachricht senden

109

Samstag, 17. Dezember 2011, 11:15

So und ist alles geschafft und die NSW laufen, mit LED und Kombischalter. :-D
Dank der sehr guten Anleitungen hier ist es ja ein klacks.

Mein Grande Punto: 1.2 Active


Hydro

Moderator

  • »Hydro« ist männlich

Beiträge: 6 612

Aktivitätspunkte: 33 650

Dabei seit: 17.04.2011

Wohnort: Beckum

W A F
-
V * * *

Danksagungen: 589

  • Nachricht senden

110

Montag, 19. Dezember 2011, 21:09

Schön das deine NSW funktionieren, was meinst du mit Kombischalter? Damit ist das Schaltpanell vorne unten Links gemeint?
Hydro's Oilburner
Fiat Ecu Scan - Mes/Fes
Es tut mir leid, wenn ich eure Erwartungen nicht erfülle, aber meine sind mir wichtiger! (Unbekannt)

Mein Grande Punto: 1,3 M-Jet, 90PS, nachgerüstet-NSW, Sitze+Spiegel beheizt, Fenster+Dreiecksfenster getönt, Alu Fußstütze+Pedalen, Tomason TN1 8-17" 215/45, Pioneer Aktiv Sub, Bilstein Gewindefahrwerk B14



eagle_84

Mitglied

  • »eagle_84« ist männlich

Beiträge: 14

Aktivitätspunkte: 70

Dabei seit: 20.11.2011

Wohnort: Oschatz

  • Nachricht senden

111

Mittwoch, 21. Dezember 2011, 01:10

Ja damit ist das Schaltpanell gemeint

Mein Grande Punto: 1.2 Active


shesan199

Mitglied

  • »shesan199« ist männlich

Beiträge: 42

Aktivitätspunkte: 245

Dabei seit: 23.01.2011

Wohnort: Berlin

  • Nachricht senden

112

Mittwoch, 4. April 2012, 15:43

standlicht

hi, kann jemand foto von standlichtleitung machen? pls.^^

mfg
andy

Mein Grande Punto: 1.2 8V 75PS / MK-Tuning / Eibach 45/30 / Pioneer


Hydro

Moderator

  • »Hydro« ist männlich

Beiträge: 6 612

Aktivitätspunkte: 33 650

Dabei seit: 17.04.2011

Wohnort: Beckum

W A F
-
V * * *

Danksagungen: 589

  • Nachricht senden

113

Mittwoch, 4. April 2012, 16:53

RE: standlicht

Reicht dir nicht die Farben des Kabel's?
Hydro's Oilburner
Fiat Ecu Scan - Mes/Fes
Es tut mir leid, wenn ich eure Erwartungen nicht erfülle, aber meine sind mir wichtiger! (Unbekannt)

Mein Grande Punto: 1,3 M-Jet, 90PS, nachgerüstet-NSW, Sitze+Spiegel beheizt, Fenster+Dreiecksfenster getönt, Alu Fußstütze+Pedalen, Tomason TN1 8-17" 215/45, Pioneer Aktiv Sub, Bilstein Gewindefahrwerk B14


shesan199

Mitglied

  • »shesan199« ist männlich

Beiträge: 42

Aktivitätspunkte: 245

Dabei seit: 23.01.2011

Wohnort: Berlin

  • Nachricht senden

114

Donnerstag, 5. April 2012, 11:16

ja natürlich wird mir das reichen ,
danke

Mein Grande Punto: 1.2 8V 75PS / MK-Tuning / Eibach 45/30 / Pioneer


Hydro

Moderator

  • »Hydro« ist männlich

Beiträge: 6 612

Aktivitätspunkte: 33 650

Dabei seit: 17.04.2011

Wohnort: Beckum

W A F
-
V * * *

Danksagungen: 589

  • Nachricht senden

115

Donnerstag, 5. April 2012, 22:45

Das Standlicht auf Fahrerseite hat bei meinem Oilburner eine Gelb/Rote Kennung.
Hydro's Oilburner
Fiat Ecu Scan - Mes/Fes
Es tut mir leid, wenn ich eure Erwartungen nicht erfülle, aber meine sind mir wichtiger! (Unbekannt)

Mein Grande Punto: 1,3 M-Jet, 90PS, nachgerüstet-NSW, Sitze+Spiegel beheizt, Fenster+Dreiecksfenster getönt, Alu Fußstütze+Pedalen, Tomason TN1 8-17" 215/45, Pioneer Aktiv Sub, Bilstein Gewindefahrwerk B14


  • »Fait Grande Punto :D« ist männlich

Beiträge: 56

Aktivitätspunkte: 305

Dabei seit: 17.02.2013

Wohnort: Neuhaus am Rennweg

Danksagungen: 7

  • Nachricht senden

116

Sonntag, 17. Februar 2013, 23:50

hey ist die Bedieneinheit noch zu haben wenn ja wieviel möchtest du dafür haben ;)

  • »kleiner_prince« ist männlich

Beiträge: 36

Aktivitätspunkte: 200

Dabei seit: 18.10.2008

Wohnort: Vollersode

  • Nachricht senden

117

Sonntag, 16. Februar 2014, 09:17

Hallo ihr alle ich habe jetzt auch nachgerüstet war ganz einfach Kabel
waren vorhanden also habe ich nur die Einheit getauscht
Nebelscheinwerfer eingebaut und im BC freigeschaltet und funktioniert super und ist auch super einfach

Mein Grande Punto: Start mit skydom


Beiträge: 11

Aktivitätspunkte: 65

Dabei seit: 24.10.2016

  • Nachricht senden

118

Samstag, 5. November 2016, 18:19

Wow so lange her.. und immer noch aktuell..

Ich plane auch den umbau auf die NSW.

Nur frage ich mich jetzt wer kann mir das im BC freischalten?

MfG.

sven86

Punto-Meister

  • »sven86« ist männlich

Beiträge: 977

Aktivitätspunkte: 5 030

Dabei seit: 14.12.2010

Wohnort: Odenwaldkreis

Danksagungen: 109

  • Nachricht senden

119

Montag, 7. November 2016, 13:50

FiatEcuScan (MES) in deiner Nähe! Alte Liste bis 3.2016!

Hier findest du eine Liste mit Leuten die freischalten können. Alternativ bei der nachsten Fiat Werkstatt

Mein Punto Evo: Punto Evo 1.3 16V Mjet 95 PS Racing


Hydro

Moderator

  • »Hydro« ist männlich

Beiträge: 6 612

Aktivitätspunkte: 33 650

Dabei seit: 17.04.2011

Wohnort: Beckum

W A F
-
V * * *

Danksagungen: 589

  • Nachricht senden

120

Montag, 7. November 2016, 21:00

Hier ist die neue Liste mit den aktuell aktiven Usern.
Hydro's Oilburner
Fiat Ecu Scan - Mes/Fes
Es tut mir leid, wenn ich eure Erwartungen nicht erfülle, aber meine sind mir wichtiger! (Unbekannt)

Mein Grande Punto: 1,3 M-Jet, 90PS, nachgerüstet-NSW, Sitze+Spiegel beheizt, Fenster+Dreiecksfenster getönt, Alu Fußstütze+Pedalen, Tomason TN1 8-17" 215/45, Pioneer Aktiv Sub, Bilstein Gewindefahrwerk B14
