Dienstag, 14. April 2015, 22:06

Stecker / Buchse Scheinwerferreinigungsanlage

Wird nicht angezeigt, wenn Sie angemeldet sind!

Hallo,

suche eine Bezugsquelle für den Stecker / Buchse von der Pumpe für die Scheinwerferreinigungsanlage vom Grande Punto.

Pumpe: MES, 71740944, 46/10

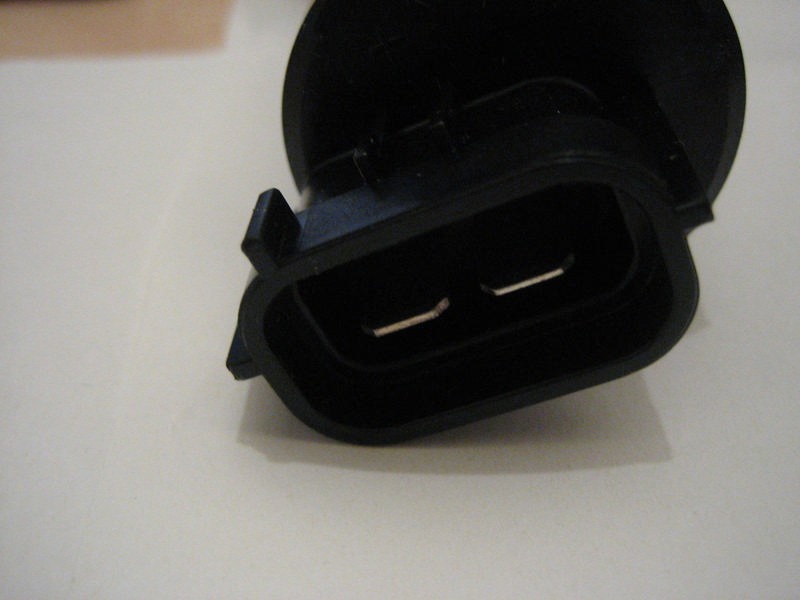

»punto_8v« hat folgendes Bild angehängt:
  • grande_punto_scheinwerferreinigungsanlage_pumpe_anschluss.jpg

KMAG

Mitgliedschaft beendet

2

Mittwoch, 15. April 2015, 06:04

Den Stecker bekommst du bei deinem Fiathändler.

punto_8v

Punto-Fahrer

Beiträge: 173

Aktivitätspunkte: 905

Dabei seit: 22.11.2009

Danksagungen: 13

  • Nachricht senden

3

Mittwoch, 15. April 2015, 20:11

Habe ich leider ohne Erfolg schon versucht.

KMAG

Mitgliedschaft beendet

4

Donnerstag, 16. April 2015, 21:21

Hm, ich habe jetzt selbst gerade eine Stunde lang sowohl im EPER als auch im eLearn gesucht. Kann aber nichtmal die passende Leitung finden.
Woher hat du die Teielnummer der Pumpe?
Laut EPER ist die nicht im Grande Punto verbaut.
Schick mir doch bitte mal deine Fahrgestellnummer per PN. Hab da noch eine zusätzliche Infoquelle innerhalb der Familie.


edit:
Gedankenblitz! Grande Punto = Opel Corsa D
Ich denke das es dieser Stecker ist:

Der stammt aus einem Corsa D und ist dort ebenfalls für die Scheinwerferwaschanlage zuständig.
Teilenummer habe ich noch keine gefunden.
Evtl. morgen einfach mal bei Opel anfragen.



edit2:
Bei Hella scheint das die Pumpe mit der Teilenummer "8TW 006 849-051" zu sein.
Zumindest hat diese den gleichen Anschluss wie deine Pumpe. Eine Teilenummer für den Stecker steht hier aber leider auch nicht bei.
Hier zu finden. Seite 209 oben die erste Pumpe.

Dieser Beitrag wurde bereits 4 mal editiert, zuletzt von »KMAG« (16. April 2015, 21:44)


punto_8v

Punto-Fahrer

Beiträge: 173

Aktivitätspunkte: 905

Dabei seit: 22.11.2009

Danksagungen: 13

  • Nachricht senden

5

Samstag, 18. April 2015, 08:21

Die Nummer von der Pumpe steht direkt auf der Pumpe drauf.

Sie ist in dem Set "51768012,BEHAELTER COMPL, E102" enthalten.

Der Stecker / Leitung ist in dem vorderen Kabelbaum, welcher vom Motorraum Sicherungskasten zu den Scheinwerfern, Kühlerlüfter usw. geht enthalten.

Danke erst einmal mit Hinweis auf den Opel.

punto_8v

Punto-Fahrer

Beiträge: 173

Aktivitätspunkte: 905

Dabei seit: 22.11.2009

Danksagungen: 13

  • Nachricht senden

6

Donnerstag, 23. April 2015, 18:55

So, habe vermutlich die Ersatzteil-Nr. für den Stecker / Buchse gefunden.

Kurze Erklärung zur Vorgehensweise:

Im ePER nach der Ersatzteil-Nr. der Pumpe 71740944 gesucht. Diese Pumpe wird in einigen Fahrzeugen verwendet (z.B. 500, Croma, bravo usw.). Dort ist sie meistens im Kapitel "555 Elektrische Anlage" gelistet. Im ePER gibt es ab ca. Baujahr 2012 bei vielen Fahrzeugen ein Kapitel "55528 - Stecker / Kabelsatz". Dort sind die meisten Stecker / Buchsen als Ersatzteile aufgeführt. Dort findet man unter der Ersatzteil-Nr. 71774033 - Leitung Scheinwerferwaschpumpe" eine Abbildung des gesuchten Stecker / Buchse.

(Ironie an) Vermutlich in der Goldausführung, da der gelistete Preis in ePER ca. 150 € beträgt. (Ironie aus)

KMAG

Mitgliedschaft beendet

7

Freitag, 24. April 2015, 21:28

Wie ich heute erfahren habe, soll es den Stecker bei Fiat nicht einzeln geben.
Vermute daher, das es sich bei den 150,- um den Kabelstrang handelt. Ich guck aber gleich mal im EPER nach wenn ich zu Hause bin.
Alternativ bliebe noch Opel

Gesendet von meinem Samsung Galaxy Note 3 via Tapatalk.

KMAG

Mitgliedschaft beendet

8

Freitag, 24. April 2015, 23:24

Gefühlte 5 Stunden später. :D :D

Also, eins ist amtlich. Die spinnen bei Fiat. Bei Opel übrigens auch.
Laut meinem Opel-Kollegen den ich eben aus dem Feierabend geklingelt habe, gibt es den Stecker auch bei Opel nicht einzeln. Er wußte direkt welchen Stecker ich wollte.
Glücklicherweise hatte er einen Link für mich, wo diverse bei Opel nicht erhältliche Stecker aufgelistet sind. Scheinbar gibt es den passenden Stecker bei Saab.

Teilenummer Stecker: 4811162
Teilenummer Kabelschuh: 4354171

Bei Saab wird es normalerweise knifflig, da die Händler ungefähr so verbreitet sind wie 4-blättrige Kleeblätter. Glücklicherweise gibt es in Bonn einen. Und ich muss kommende Woche eh dahin Ersatzteile für die Firma holen. Ist also ein Aufwasch.

Es hat sich bereits 1 registrierter Benutzer bedankt.

Benutzer, die sich für diesen Beitrag bedankt haben:

punto_8v (25.04.2015)

punto_8v

Punto-Fahrer

Beiträge: 173

Aktivitätspunkte: 905

Dabei seit: 22.11.2009

Danksagungen: 13

  • Nachricht senden

9

Freitag, 24. April 2015, 23:49

Hmm, bald hat man die ganzen Autohersteller durch. Vielen Dank schon einmal für Deine Bemühungen.

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »punto_8v« (25. April 2015, 00:00)


punto_8v

Punto-Fahrer

Beiträge: 173

Aktivitätspunkte: 905

Dabei seit: 22.11.2009

Danksagungen: 13

  • Nachricht senden

10

Montag, 18. Mai 2015, 10:11

Kleine Rückmeldung:

Es gibt einen passenden Stecker bei SAAB.

Die von KMAG genannten Teilenummern sind jedoch bei SAAB (nicht mehr) bekannt. Mithilfe der freien Kfz-Teilenummer-Datenbank www.findpart.org konnte ich die Nummern in bei SAAB bekannte Nummern umschlüsseln.

Über den Internet-Händler www.schwedenteile.de bekam ich nun folgende Teile:

Steckergehäuse 12790273 (4811162) ca. 8,50€
Kabelschuh 12970428 (4354171) ca. 1,70€

Im eLearn-System wird für das Kabel vom Sicherungskasten zur Scheinwerferwasserpumpe eine Kabelgröße von 2,5 erwähnt. Ich vermute mal, hiermit ist der Kabelquerschnitt gemeint.

Beim Kabelschuh dürfte es sich um einen Tyco / AMP Power Standard Power Timer Kabelschuh handeln.
Gemäß diesem Datenblatt kommen die Abmessungen vom Kabelschuh 964332 dem oben genannten Kabelschuh am nächsten.
Die noch fehlenden Einzeldichtungen haben die Teilenummer 963244-1. Dürften sich um die weißen AMP-Superseal Kabeldichtungen handeln.

Die Kabelschuhe werden auch manchmal bei diversen Ebay-Händlern unter den Begriffen "VW Stecker", "Power Timer" usw. angeboten.


Weitere Datenblätter:

http://www.te.com/usa-en/product-1-964332-1.html
http://www.te.com/commerce/DocumentDeliv…l&TCPN=964332-5

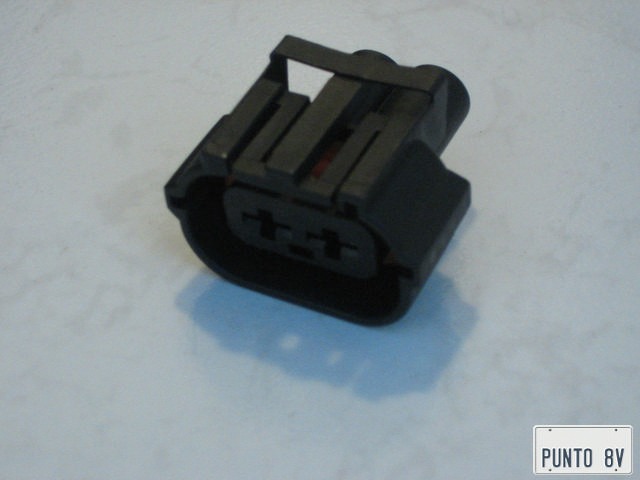

»punto_8v« hat folgende Bilder angehängt:
  • grande_punto_swr_stecker_01.jpg
  • grande_punto_swr_stecker_pin_01.jpg


KMAG

Mitgliedschaft beendet

11

Montag, 18. Mai 2015, 19:24

Ja, mit 2,5 ist der Kabelquerschnitt gemeint.

Hast du die Kabelschuhe schon bestellt?
Bei VW gibt es fertige Schuhe mit Kabel.
Pro Kabel immer zwei Schuhe. D.h an jedme Ende ein Schuh.
Kostenpunkt 2-6 euro je nach Querschnitt und Schuh.
Z.B.


Die aktuellen Nummern und den Link habe ich meinem Bekannten bereits gemailt. Soll lieb Danke sagen. :D
